SL/TL/CNII シリーズ
|
HELICAL HOPPER
吸引式微粉除去ホッパー PAT.P |
| 製品概要 |
- 材料輸送ラインで微粉捕集をするため、設置スペースは最小限で済みます。
- ホッパー内で輸送エアが回転分離動作し、樹脂原料に含まれる微粉を効率よく捕集します。（バッチ材・粒断材などの簡易的な撹拌も可能）
- 樹脂材料ごとに上部フィルタの形状やサイズを変更する事で最適な微粉捕集ができます。
|
| 構造・原理 |
定量輸送された樹脂材料をホッパー内で回転させながら、樹脂原料に含まれている微粉をホッパー上部のエア吸引口から捕集機側に回収します。この時、ホッパー下部からは撹拌エアが送られ、送られて来たエアにより樹脂原料はホッパー内に再度送り込まれ、樹脂原料表面に付着している微粉の除去を繰り返し行います。
|

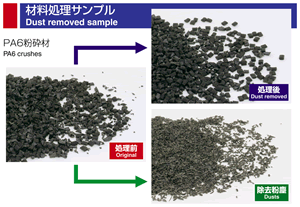

| 材料処理サンプル |
|
|
| ダウンロード |
| |
| スペック |
| 型 式 |
HS |
HG100 |
HG50 |
| 全高 (mm) |
560 |
726 |
794 |
| 配管径（材料） |
φ38 |
| 配管径（エアー） |
φ50 |
| 材料検知方式 |
リミットスイッチ |
静電容量近接スイッチ |
| ホッパー容量 (㍑) |
4.6 |
5.6 |
4.9 |
| 質量 (kg) |
7.5 |
11.6 |
7.4 |
|
|
|
|
